Le 1er encorbellement sur ressorts capable de répartir la charge sur l’ensemble de l’ouvrage !
Canalisations en
encorbellement sur ressorts
Une technologie
unique et brevetée
qui résout deux problèmes majeurs des traversées de ponts
Garantir la stabilité de l’ouvrage
Les supports Corbel-Flex sont équipés de ressorts et leur réglage permet d’ajuster la charge reprise par chaque support avec une précision de +/- 10%.
Sans ce dispositif, on constate que la conduite n’est posée que sur 1 support sur 2, voire 1 support sur 3 ce qui surcharge localement l’ouvrage, peut nuire à sa stabilité et le fragiliser dans le temps.
Avec Corbel-Flex, les bureaux d’études peuvent mieux appréhender les efforts de la charge sur l’ouvrage et garantir qu’elle est équilibrée sur toute la longueur.

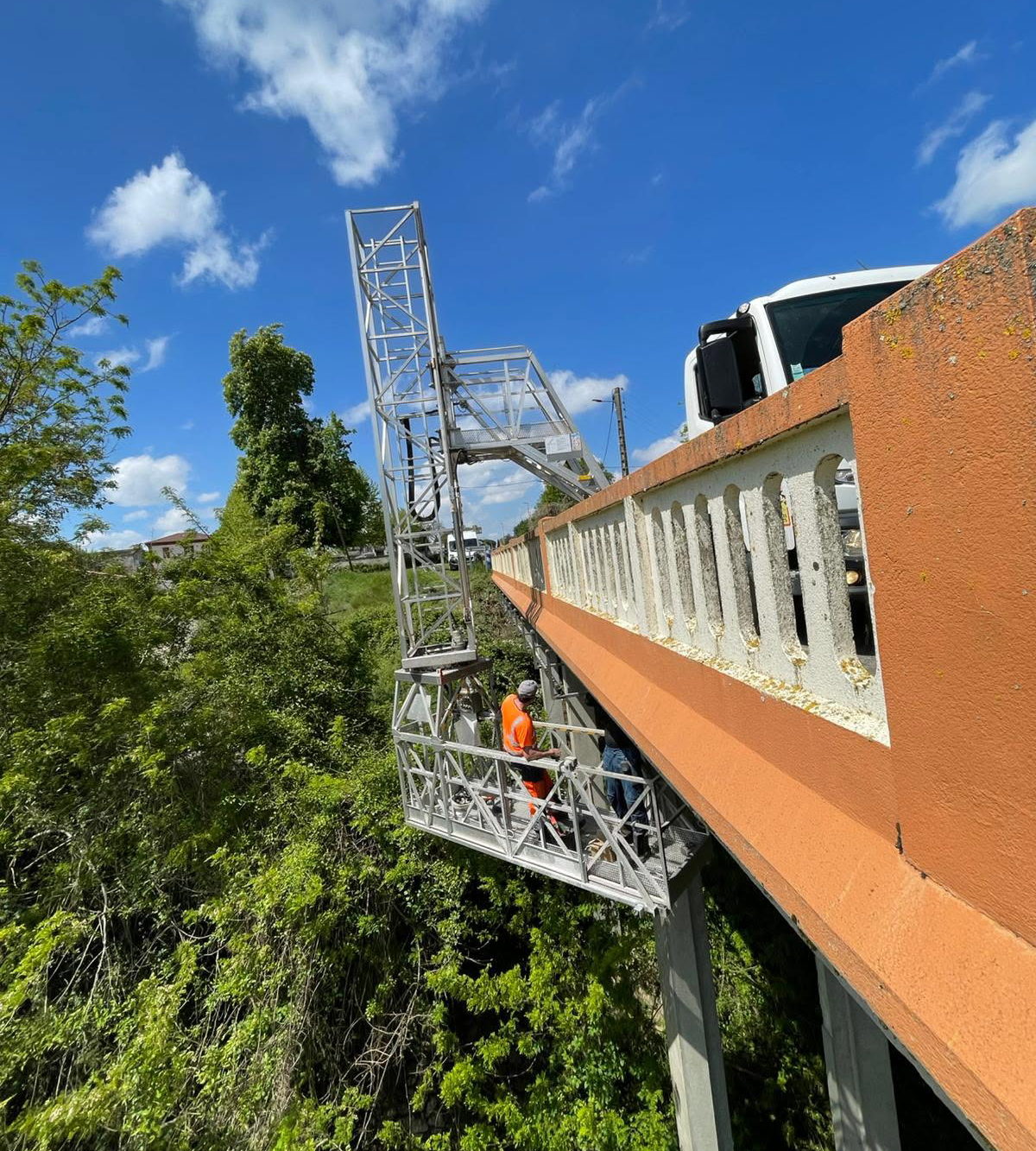

Permettre la maintenance du pont sans déconnecter les canalisations
Les ressorts de la solution Corbel-Flex apportent la flexibilité nécessaire pour surélever le pont jusqu’à 3 cm. Cette flexibilité permet de réaliser les travaux d’entretien sur l’ouvrage (par exemple le changement des appuis du tablier) en maintenant les tuyaux connectés pendant l’opération.
Il est ainsi possible d’assurer la continuité des services d’assainissement et de distribution d’eau, de gaz et autres fluides, chose impossible avec un encorbellement traditionnel.
l’encorbellement flexible
pour tous les types de réseaux
Corbel-Flex permet de « pousser » tous les types de conduites inox, fonte, PE, …
L’encorbellement Corbel-Flex est adaptable quel que soit le diamètre des tuyauteries et pour tous les types de fluides, qu’il s’agisse d’eau, de gaz ou d’assainissement.
Les supports à rouleaux rendent possible la progression de la conduite à partir d’un poste fixe sans transmettre d’efforts horizontaux à l’ouvrage.
Traversée de pont par des canalisations en encorbellement ?
Le franchissement de pont pour les réseaux reste une opération délicate et technique.
Il nécessite de prendre en compte de nombreux paramètres en particulier la stabilité des ouvrages d’arts qui ne doivent pas être fragilisés par une répartition de charge irrégulière.
Les atouts de Corbel-flex
par rapport aux solutions traditionnelles d’encorbellement pour toutes tuyauteries
Ressorts tarés et réglables, pour garantir la répartition du poids sur 100 % des supports.
Permet l'entretien des ouvrages (remplacement des appuis et vérinage).
Choix des matériaux constitutifs des supports, inox, aluminium, acier.
Supports à rouleaux qui facilitent l'installation et les mouvements différentiels de dilatation entre le tablier et la tuyauterie.
Encorbellements adaptables aux spécificités des ouvrages, notamment à leurs éléments porteurs (forme, matériau).
Possibilité d'intégrer un capotage pour le respect de l'intégration à l'esthétique de l'ouvrage.
Assistance de notre bureau d'étude interne pour le projet et la mise au point du chantier.
Réalisations d’encorbellements
avec la solution Corbel-Flex

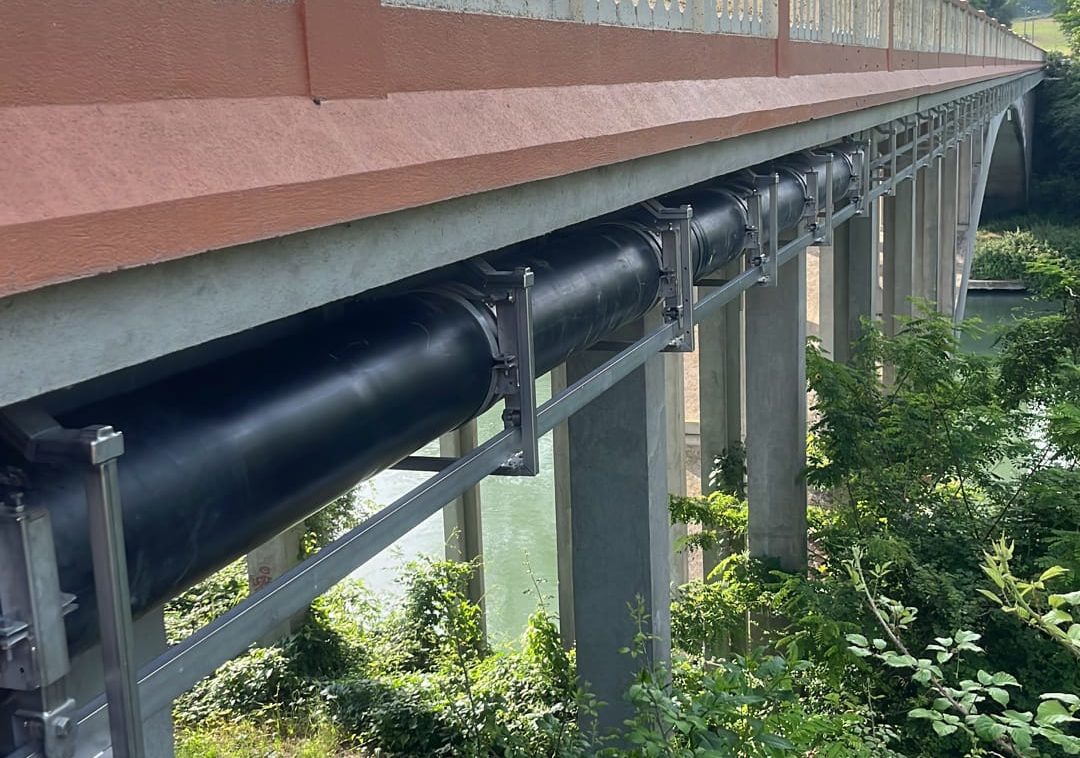

Encorbellement reseau d’eau potable DN300 FONTE
Au dessus de la Garonne
Longueur 150 mètres
Fonte calorifugée

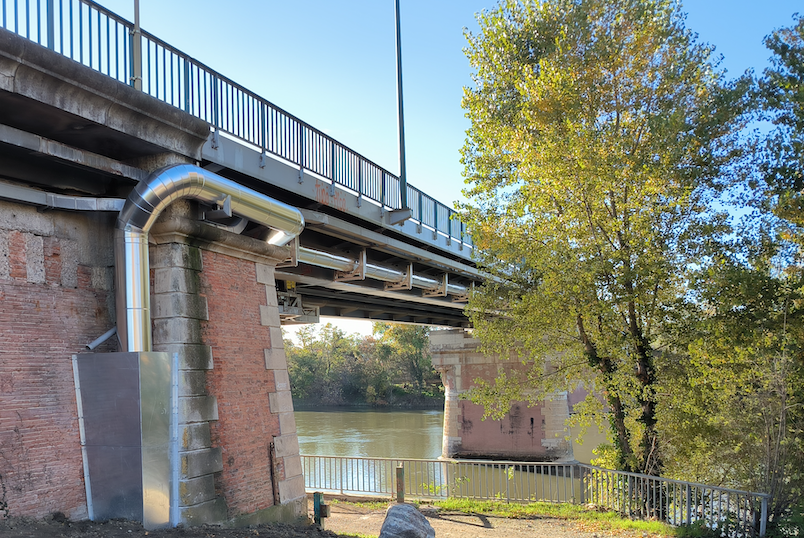

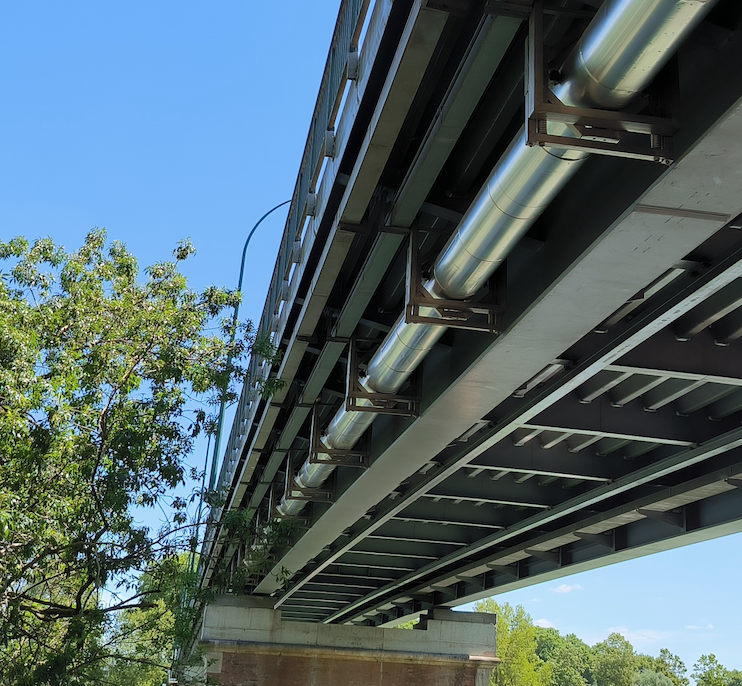

Encorbellement reseau d’assainissement DN400
Au dessus de la Garonne
Longueur 150 mètres
Inox 316L calorifugée
Encorbellement reseau d’eau potable DN300
Au dessus d’une rocade 2×3 voies
Longueur 60 mètres.
Inox 316L calorifugée
